Не работает теплый пол: причины и диагностика
Теплый пол (кабельный или пленочный) перестал греть? В ряде случаев проблема решается за час, если знать где искать. Рассмотрим основные причины внезапной поломки тёплого пола и порядок самостоятельной проверки его работоспособности.

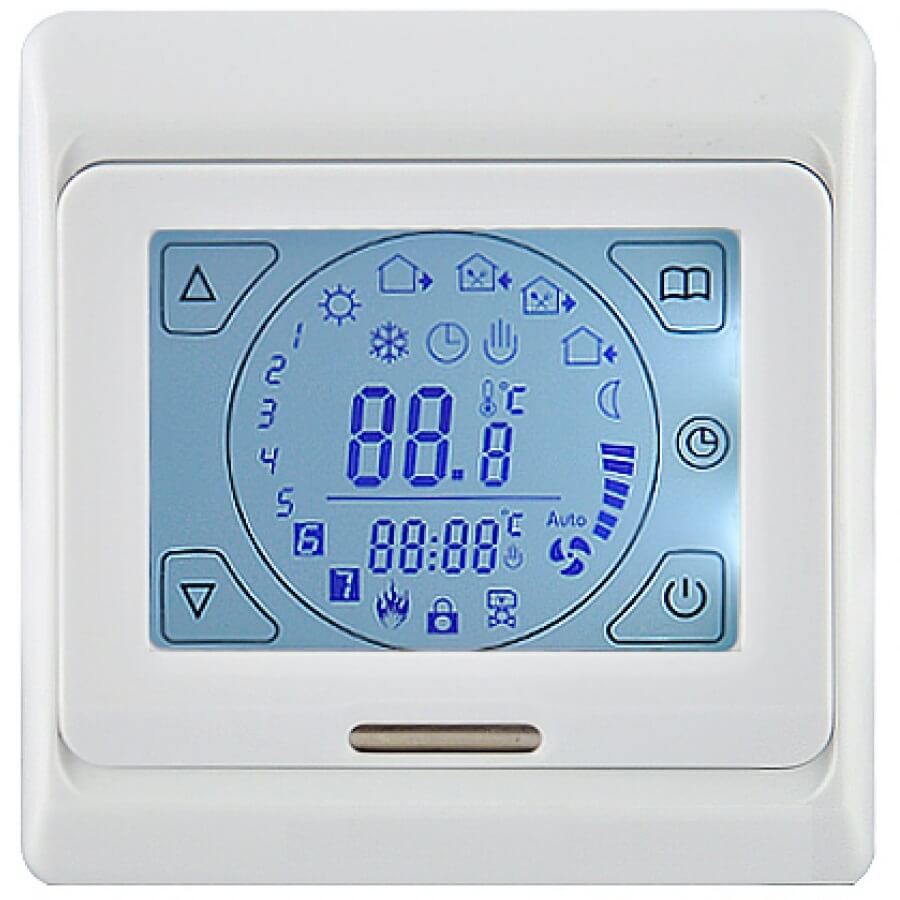

1. Сбой работы терморегулятора
Терморегулятор — одно из основных элементов системы. Именно с него нужно начинать диагностику. Признаки неисправности терморегулятора : дисплей не горит, настройки сбиваются, пол включается, но не отключается или наоборот — не реагирует на кнопки. Возможные причины:
- Скачок напряжения (сгорел электронный компонент);
- Отгорел контакт на клеммной колодке;
- Вышел из строя механический выключатель;
- Неправильное силовое реле терморегулятора;
- Сбой настроек при отключенном питании.
Что делать : проверить наличие напряжения на входе и выходе терморегулятора (мультиметром в режиме измерения напряжения), осмотреть клеммы на предмет оплавления или окисления. Если на входе прибора напряжение есть, а регулятор не включается — заменить прибор.
2. Датчик пола
Терморегулятор получает информацию о температуре от датчика, встроенного в стяжку или под покрытие. Если датчик выходит из строя, система «слепнет».
- Пол греет постоянно (не отключается) — это значит, регулятор не видит сигнал датчика и работает аварийно на полную мощность;
- Пол не включается вообще — некоторые модели регуляторов блокируют включение при неисправном датчике;
- Если датчик работает, но терморегулятор часто включается/выключается, значит датчик размещен близко к нагревательному кабелю или его сместили при укладке напольного покрытия.
Проверка : замерить сопротивление датчика мультиметром в режиме измерения сопротивления и сравнить с паспортными данными (обычно 5-30 кОм при 25°C). Обрыв или короткое замыкание — датчик под замену.
Что делать : если датчик был уложен в гофрированную трубку, то его нужно вытащить и заменить другим.
При замене датчика пола нужно выбирать датчик того же производителя, чтобы его характеристика совпадала, либо менять терморегулятор вместе с датчиком.
Выход из строя греющей секции
Это самый сложный случай, если греющий кабель, вышедший из строя, залит в стяжку. Но это случается нечасто.
Признаки : терморегулятор исправен, датчик рабочий, напряжение на выходе присутствует, а тёплый пол не греет.
- Перебит кабель при установке плинтуса, сверлении пола или укладке покрытия (при монтаже дополнительных элементов);
- Неправильный монтаж нагревательной секции, нарушение правил инструкции монтажа;
- Заводской брак (крайне редко).
Для точной диагностики следует обратиться к профессионалам.
Как проводится самостоятельная диагностика?
- Проверка сопротивления жил нагревательной секции
- Мультиметром замерить сопротивление между нагревательными жилами кабеля;
- Сравнить полученные значения с паспортными данными (допустимо расхождение до 5%).
- Проверка изоляции (жила-экран)
- Замерить мультиметром сопротивление между нагревательной жилой и экраном;
- Норма: показания стремятся к бесконечности;
- Если тестер показывает 0 или близкое значение, это означает короткое замыкание (жила замкнута на экран). Примечание : данный способ используется только для оценки целостности изоляции. Данные измерения специалисты проводят с использованием мегомметра. Сопротивление изоляции при проверке на напряжение 1000В и более должно быть более 10 Мом.
На основании п. 1 и 2 можно сделать вывод о работоспособности нагревательной секции.
- Требуются специализированные приборы (тепловизор, рефлектометр);
- Рекомендуется вызвать специалиста для поиска места повреждения. Важно : сохраняйте паспорт теплого пола с исходными замерами сопротивления. Это поможет при диагностике в будущем.
Выводы
- Большинство неисправностей теплого пола можно устранить самостоятельно, если правильно определить причину;
- Самостоятельно можно выявить неисправность терморегулятора и датчика температуры. Заменить эти элементы системы тёплого пола также достаточно просто;
- Кабель повреждается реже, но если это произошло без ремонта или замены не обойтись;
- Лучший ремонт — это профилактика: подбирайте кабель под тип покрытия, доверяйте монтаж профессионалам и внимательно читайте инструкцию перед эксплуатацией.
